模拟式的VGA仍然是传统方式：处理器内的数字信号通过FDI总线传给芯片组内的RAMDAC再进行输出，目的是避免某些甚高频电路的干扰。和Intel下一代的Ivy Bridge一样，Haswell也支持独立三屏输出。

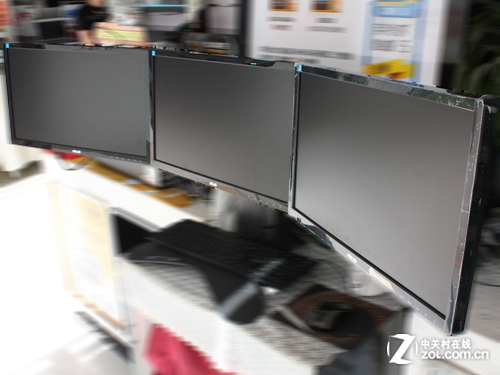

三联屏

　　Haswell搭配的芯片组代号为“Hynx Point”，将会命名为8系列，22×23毫米FCBGA小尺寸封装，原生支持最多六个USB 3.0和最多六个SATA 6Gbps，整合Clarkville千兆以太网控制器，但是仅支持PCI-E 2.0，最新的PCI-E 3.0是由处理器提供支持的。

【编辑点评：】　　

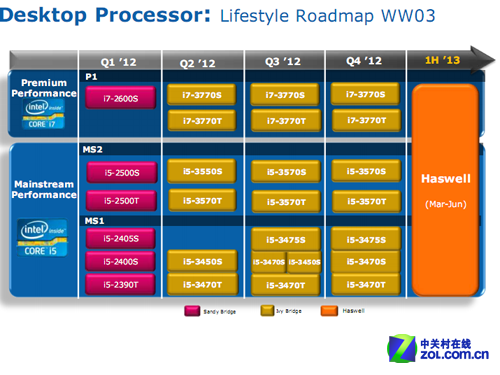

　　Haswell处理器会改用新的LGA1150封装接口，成为Intel 2013-2014年桌面处理器的新标准，从而直接淘汰这两年的LGA1155。内存支持上是双通道DDR3/DDR3L，频率最高1600MHz，最多四条内存条。还有功耗，Haswell的热设计功耗级别将有35W、45W、65W、95W四种档次，高于不超过77W的Ivy Bridge。核心显卡发展到Haswell时应该定义为核芯显卡4.0时代，核芯显卡将让独立显卡厂商亚历山大。
