手把手教你组装AM2平台：

　　AMD将于2006年5月24日正式发布AM2接口的Athlon 64、Athlon 64 X2和Sempron系列处理器，在保持其产品线不变的同时，将自己的接口统一成为了AM2。采用新AM2接口的处理器可以支持现在流行的DDR2 533、667、800等规格的内存。除此之外，因为接口的统一便可以让主板厂商节约一部份研发资金，降低主板的制造成本。相信随之新一代AM2接口的AMD处理器的发布，它的价格也会越来越接近平民化，最终也会向当年939的Athlon 64一样成功。

　　谈到组装平台相信很多朋友都不会陌生，在05年1月的时候我们ZOL评测室为大家献上过一篇关于A64平台的组装文章，相信看完文章的朋友再组装起AMD平台时已经能够得心应手了。在AMD AM2接口的处理器发布之时，相信有不少AMD的发烧友都会对新的平台产生兴趣，在此笔者为您献上一片AM2接口处理器的装机实战，希望看完这篇文章的朋友，在今后的装机实战的过程中体验到DIY的乐趣。

认清接口，点击放大

　　笔者认为：组装AM2接口平台并不复杂，原理和方法与939接口的平台类似，大家之要看准接口型号、方向，以及选择好一款适合AM2平台的散热器就可以顺利完成组装。下面就请您和我们一起来开始组装实战吧！

将拉杆打开

拉杆成90度


看清针脚方向，点击放大

　　将CPU放到主板上面的CPU插槽中，要先确定放置的方向，从下图中看到这颗5000＋正面的右上角有一个金黄色的小三角，这个三角要对应CPU插槽上的三角标志才可以顺利安装，否则CPU与插座之间不能完全接触上。如果用力去压CPU最严重的会出现短针的情况。

将CPU平稳放下

　　注意： 在将CPU放入插槽之前，一定要把CPU表面上均匀地涂抹好硅脂，本次着重为大家处理器按装过程，所以被忽略了涂抹硅脂一项。


将拉杆反方向压下

　　打开插槽旁边的固定杆，将CPU按照正确的方向放入插槽，确定所有针脚全部嵌入插孔后，再在把拉杆按照反方向压下，把CPU固定在插槽里面。

CPU已经顺利安装在了主板上，提醒各位安装散热器之前先要往CPU上涂一些硅脂

　　硅脂具有良好的导热性，耐高温，耐老化以及防水作用。在CPU 散热过程中，硅脂主要用来弥补CPU 和散热片之间的空隙，让CPU和散热片充分接触以达到最佳的效果。市场上常见的多是纯净的硅脂，也有的硅脂为了增强导热能力而掺入石墨粉、铝粉和铜粉甚至银粉等材料，使得硅脂呈现出不同的颜色，目前我们从市场中买到的几元一瓶的硅脂完全可以满足正常使用的需要。

加装散热器

　　按装CPU散热器的时候我们要注意，要先把扣具上没有搬柄的一段与CPU的插槽卡上，再将散热器与CPU压上。

锁上扣具


顺时针压下固定散热器

　　最后在将扳柄按照上图顺时针方向转动180度，就这样散热器固定好了。

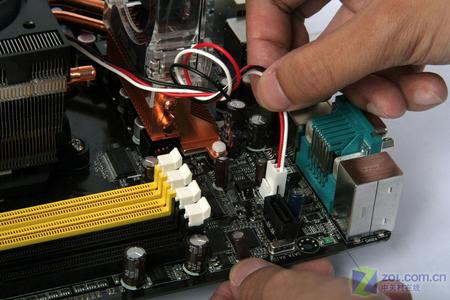

整理风扇电源线

　　在这里我们不能忽略风扇电源线的整理，一般风扇上所配的电源线都很长，主要是防止电源线过短而接不到主板上的3pin接口。常见的整理方法是将延长的部分绕圈，如上图所示。

将电源线打结

插入电源接口

内存安装图一

　　在安装内存的时候大家一定要注意内存条与主板插槽开口的方向，方向反了是不能完全将内存插到插槽中的。

内存安装图二

　　因为主板和内存条都是新的，所以在安装的过程中难免会感到生硬，安装时可以稍用力一些，在主板下面要放上厚的海绵或者主板盒以起到对主板的保护作用。

内存安装图三

显卡安装

　　安装显卡与内存类似，将显卡垂直推入插槽，开关会自动卡住显卡。显卡的面积很大，宽度几乎与主板持平，另外显卡的散热系统凸起比较高，刚好挡住了离PCI-E接口最近的那条PCI插槽，所以这条插槽基本“作废”。另外，这款ASUS的7800GTX显卡需要单独供电，最后我们不要忘记给显卡接上电源。

硬盘线安装


安装完成

　　我们使用的ASUS M2N32-SLi豪华版主板上面集成了双千兆网卡和7.1声道声卡，所以我们也不用装什么其他的卡了。最后把主板放到机箱中，拧上螺丝，一台AM2平台整机就大功告成了。
