    原来这么玩 水冷奥秘全知道“构造篇”

        从上两期的栏目当中,笔者为各位玩家介绍了水冷系统的工作原理和水冷产品的材质组成,第三期的“原来这么玩 水冷奥秘全知道”,笔者将为各位玩家详细介绍水冷部件的构造,对水冷感兴趣的玩家还请不要错过。

        ZOL-高端水冷/MOD玩家论坛://bbs.zol.com.cn/diybbs/d35018.html
        往期Z玩主水冷主机制作文章:
        第一期://cpu.zol.com.cn/644/6445030.html
        第二期://cpu.zol.com.cn/644/6448950.html

       笔者新浪微博:空空是傲娇的水瓶

    「Z玩主」信仰水冷主机制作大揭秘

    2水冷头

    水冷头

        早期的水冷头产品主要分为”粗水道“与“微水道”两种,这两种水冷头的主要区别是在底版的加工工艺有所不同。粗水道水冷头的底板主要为多个柱形或者不规则的凸起结构,以达到形成乱流增强散热面积的目的。而微水道水冷头则截然相反,底板部分采用了非常密集的水道结构,更加密集的水道可以最大程度的让水冷液与底板相接触,散热效果更好。但微水道水冷头对水泵的要求更高,并且需要水冷液保持清洁,否则微水道很容易发生堵塞。。

        随着微水道水冷头以其更加强大的性能受到了越来越多玩家的追捧,在这基础上,性能更加强劲的“喷射式”水冷头出现在了玩家面前。目前,市面上主流的中高端水冷头多为采用了喷射式的结构,一些传统的微水道水冷头也加入了“喷射”元素,但从其本质上来讲,并不是真正的喷射式水冷头。

        为了向给位玩家展示喷射式水冷头的构造原理,笔者将手头的一颗CPU冷头进行了详细拆解,来展现给各位玩家。

    原来这么玩 水冷奥秘全知道“构造篇”

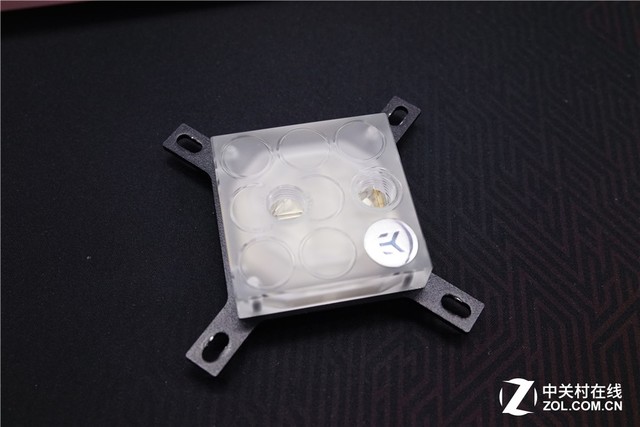

    EK Supermacy EVO透明圈圈版冷头 定位中端 价格在500-600元左右

    原来这么玩 水冷奥秘全知道“构造篇”

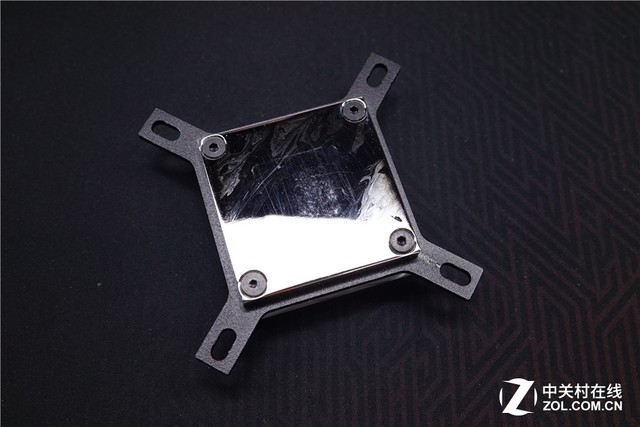

    底面是纯铜镀镍 由于是用过的冷头 底面有点花不用在意

    原来这么玩 水冷奥秘全知道“构造篇”

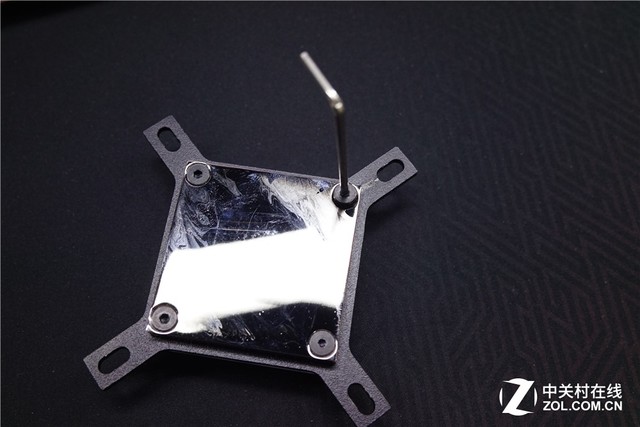

    拧开四角的螺丝就能拆开了

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

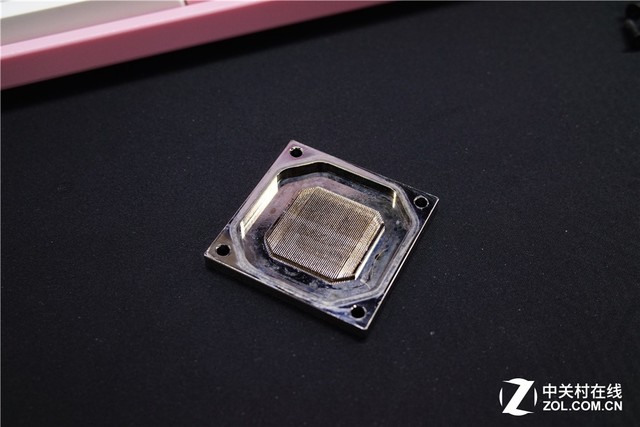

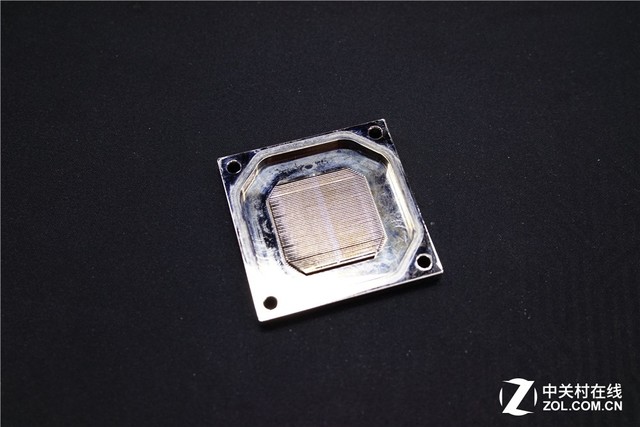

    非常密集的微水道底板

    原来这么玩 水冷奥秘全知道“构造篇”

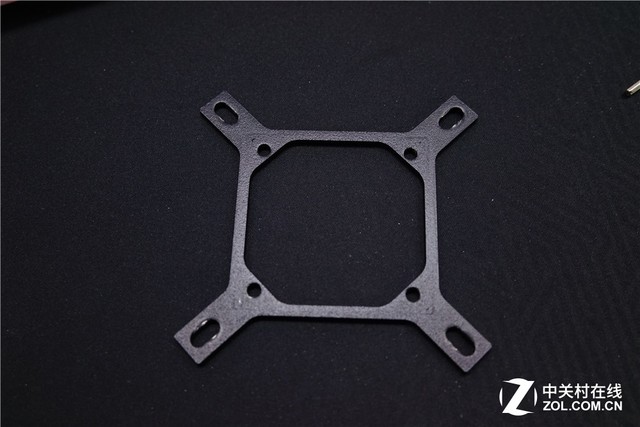

    扣具

    原来这么玩 水冷奥秘全知道“构造篇”

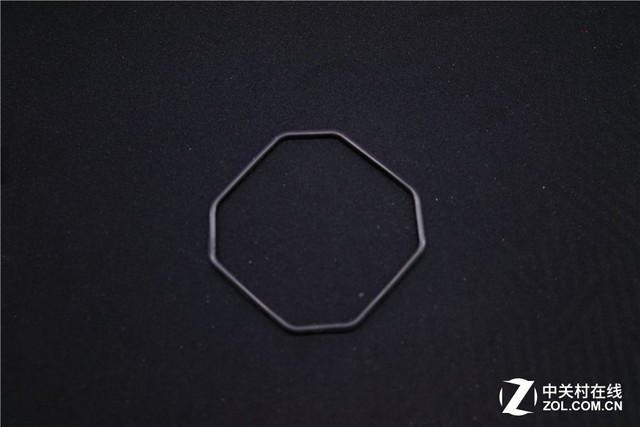

    底板与上盖之间的密封胶圈

    原来这么玩 水冷奥秘全知道“构造篇”

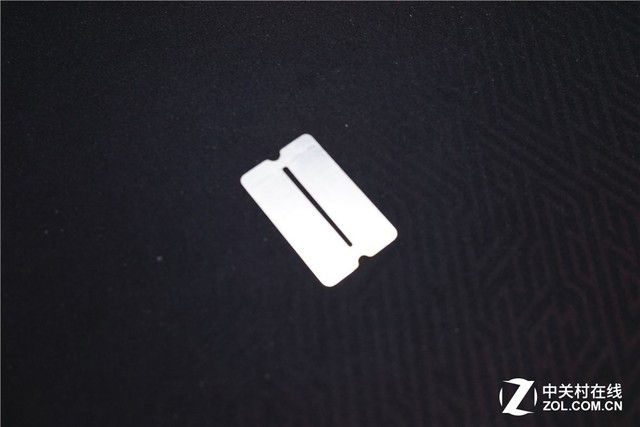

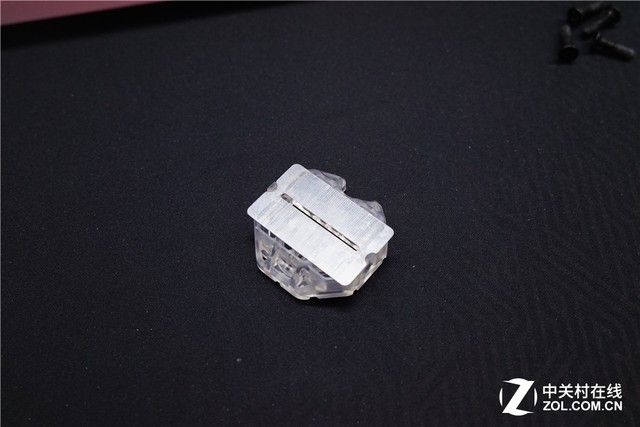

    金属喷嘴 质感差不多和传统的剃须刀片类似

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

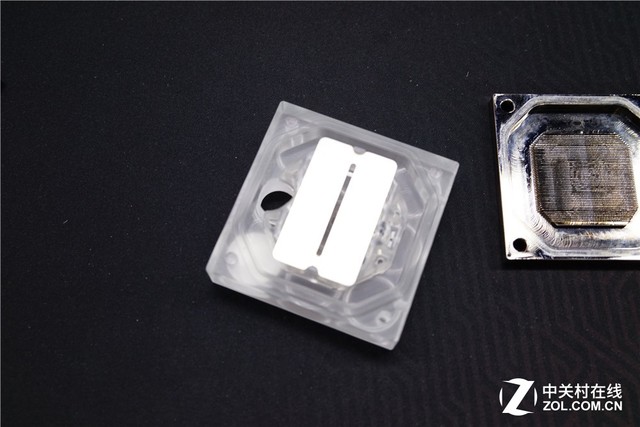

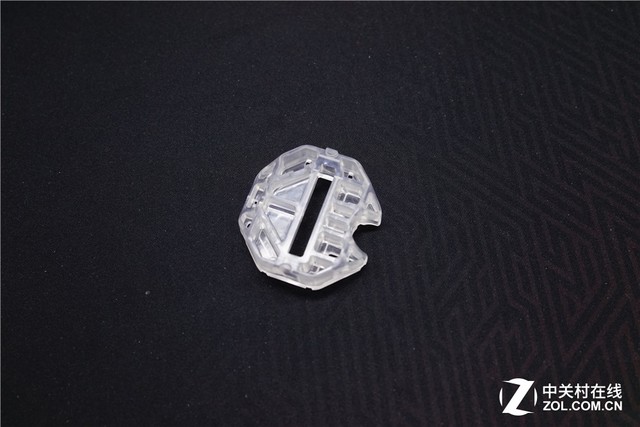

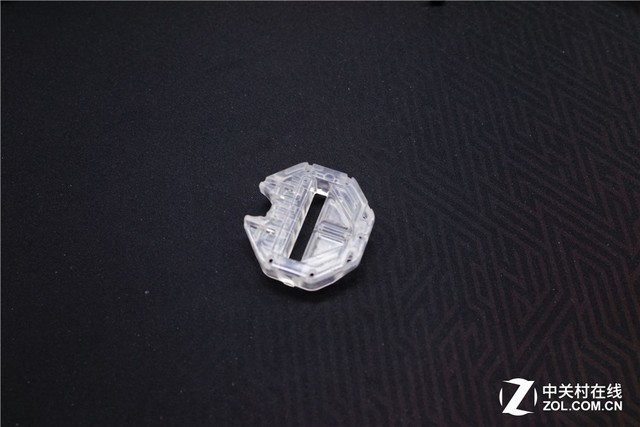

    导流模块

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

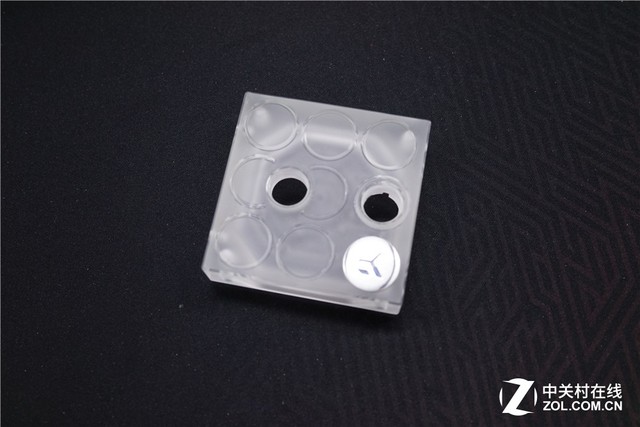

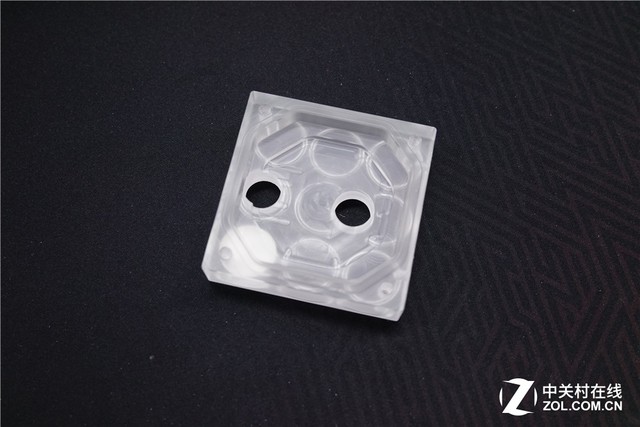

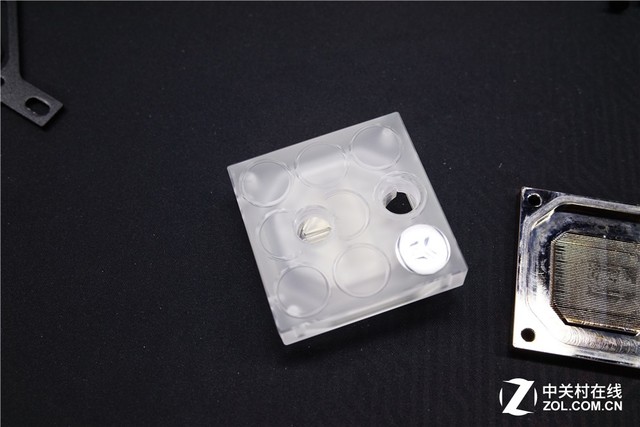

    冷头上盖

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

        所以一个基本的喷射式冷头的结构为:冷头上盖、导流板、喷嘴、底版。工作原理就是通过从导流板将水冷液从狭小的喷嘴喷射到微水道底板上,提升局部的流速且形成很强的乱流让水冷液吸收热量的效率大大提高。

        但需要玩家注意的是,喷射式冷头由于其自身的结构设计,是拥有固定的进出水口的,一旦安装错误,散热效果将大打折扣。

        本次笔者拆解的只是一款CPU水冷头,除此之外还有全覆盖式水冷头(可以同时照顾到CPU、主板供电、南桥)、显卡水冷头、内存水冷头、硬盘水冷头、M.2固态PCIE固态水冷头、电源水冷头等等等等,这些水冷头也不完全都是喷射式的设计,也有很多采用的是微水道的设计,因为并不是所有的硬件都有CPU\显卡那么大的发热量,所以选购冷头的时候还是要根据实际需求来理性购买。

    3冷排

    冷排

       冷排对于很多玩家来说可能看上去没有那么有科技感,有些玩家在购买冷排的时候可能只会关心冷排是不是铜制的,然后随便购买一个草草了事。但其实关于冷排的门道也是多的数不胜数,关于冷排部分,本期栏目笔者同样拆解了一款冷排为各位玩家展示其内部的构造。

    原来这么玩 水冷奥秘全知道“构造篇”
    拆解的冷排为之前在Z玩主栏目当中使用过的EK薄排

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”
    拆解需要用到9mm的扳手 笔者这里使用的是意大利产Beta内六角扳手

    原来这么玩 水冷奥秘全知道“构造篇”
    拆掉冷排的两个水口

    原来这么玩 水冷奥秘全知道“构造篇”
    两边的4颗星形螺丝同样需要拆下

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”
    这样就可以看到两边的鳍片了

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

        最后拿掉顶端的罩子就可以大致看到内部的结构了,由于两端的水室是通过焊接的手段连接在一起的,无法再进行进一步的拆解,为了能让各位玩家看的更清楚些,笔者找了一位同事用手电进行打光。其实从冷排外观看上去的竖条金属片并不是实心的,而是空心的扁平水道,这些水道通过与冷排两端的水室连接形成循环的水路,同时在这些水道的外面焊接了金属的鳍片,这些鳍片可以更快的帮助水道散出热量。

        当然除了本次拆解的这款冷排,冷排还有很多种类,有大的有小的,有薄的有厚的,同时在冷排鳍片的密度方面也有很大区别,不过在内部原理方面基本是相同的。一般来讲更大、更厚、鳍片更密集、用料更好的冷排散热效果越好,但这些冷排对风扇的要求也更高,会需要高转速的风扇才能吹透或者需要安装双面风扇,有些厚排如果不能吹透,散热效果可能反而不如价格便宜的薄排。

        所以对于冷排,玩家在选购的时候也需要根据硬件的实际散热需求选购,不能一味求贵求大,一些昂贵的冷排会使用高纯度的紫铜作为加工材料,并且在冷排两端提供了多个进出水口,部分产品还会附有扩展装置,对水路的安装提供了极大的便利。

    原来这么玩 水冷奥秘全知道“构造篇”
    aquscomputer可以安装D5水泵的420mm紫铜冷排

    4水泵

    水泵

        目前市售的水泵产品,按型号和功能主要分为D5和DDC两种,D5的流量大、扬程小、体积大、噪音小;DDC则反之流量小、扬程大、体积小、噪音大。但这两种水泵其实并没有孰好孰坏之分,只是工作原理不同,主要根据机箱内部空间来选择使用。

        关于扬程和流量方面大家可以简单理解为:扬程相当于水泵克服水阻的能力,流量是水泵每分钟\每小时流经多少升\加仑液体的数值,不过需要玩家注意的是,水泵标示的流量数据是指空载状态的流量数据,在整个水冷系统中水冷部件以及接头水管都会让水泵的流量大打折扣。

        同样的,在本期栏目当中笔者也给各位玩家带来的D5水泵的拆解照片。

    原来这么玩 水冷奥秘全知道“构造篇”
    匈牙利产Lowara D5 PWM水泵

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

    原来这么玩 水冷奥秘全知道“构造篇”

        水泵内部是靠磁力驱动转子在陶瓷轴承中旋转,从而驱动叶轮,让液体流动起来。关于内部电路部分,笔者就不再进行进一步的破坏性拆解了,有兴趣的玩家可以从晚上搜索水泵的拆解图片。

    原来这么玩 水冷奥秘全知道“构造篇”
    DDC水泵

        对于水泵来说,如今玩水的玩家还是很幸福的,因为靠谱的水泵产品都是进口产品,而且都是一家公司生产的,那就是匈牙利的Xylem,Xylem收购了之前生产D5的Lowara和生产DDC的Laing,所以玩家只要不过分贪图便宜,所购买的进口水泵质量还是很有保证的(现在市面上有很多品牌的进口D5水泵,例如EK\XSPC\WASTERCOOL\aquacomputer等等,基本都是贴牌的Lowara D5水泵,部分可能会加入一些自家的电控模块,例如aquacomputer,但本质上是没有区别的)。

        在如何选择水泵型号方面,笔者在这里的建议是最好选择D5水泵,因为选用DDC水泵会需要拆机更换水泵外壳和上盖,这对新手玩家还是比较困难的,而且也会丧失保修的权利,D5水泵虽然体积大些,但在搭配泵箱一体的水箱产品时即可得到较好的体积控制,在碰到水阻过大的情况时,也可挑选串联的双泵盖增加流速,总体来说D5水泵噪音会比较小,玩法也比较多。

    原来这么玩 水冷奥秘全知道“构造篇”
    EK的泵箱一体的产品

    5水箱水管和接头

    水箱水管和接头

        目前市售的水箱产品以圆柱形水箱居多,除此之外还有光驱位水箱,方形、多边形水箱等等,材质主要分为亚克力、POM、玻璃、以及金属,从功能上可分为独立水箱和泵箱一体的水箱,因为有部分冷排产品配有注水口,所以在某些情况当中,不安装水箱也可加注水冷液,所以水箱在整个水冷系统中也并非是必须安装的配件。

        但在安装水箱之后对加注水冷液以及排泡方面会为玩家提供很大的方便,所以只要不是机箱空间过于狭小的玩家,笔者还是推荐玩家在水路中安装水箱,这样不仅方便维护而且视觉效果更加,部分水箱产品还会在内部设计有扰流片,防止发生漩涡现象造成水泵吸入大量气泡影响使用。

    原来这么玩 水冷奥秘全知道“构造篇”

        关于水管与接头部分,笔者在这里就不再多说了,感兴趣的玩家可以翻看笔者之前所写的几期“Z玩主”水冷教学文章,里面已经详细的阐述了国产货与进口货在用料工艺,以及安全性上的区别,大体也可理解成“一分钱,一分货”,但进口的接头产品价格昂贵,玩家在做计划时还需量力而为。


        在今后的栏目当中,笔者将对如何设计水路以及如何根据需求正确的挑选水冷产品进行重点讲解,感兴趣的玩家还请不要错过。
